Honnan tudhatod, hogy rossz a biztonsági szeleped?

A rövid válasz: A legfontosabb jelek, hogy a biztonsági szelep meghibásodott

A biztonsági szelep akkor rossz, ha folyamatosan szivárog, túlnyomás alatt nem nyílik ki, a beállított nyomáspont alatt nyílik ki, vagy látható korróziót és fizikai sérülést mutat. Ezek nem kisebb karbantartási problémák – a kazánon, nyomástartó edényen vagy HVAC-rendszeren lévő hibás biztonsági szelep közvetlen biztonsági kockázatot jelent. Ipari környezetben a meghibásodott nyomáscsökkentő szelep a katasztrofális berendezések meghibásodásának és munkahelyi sérüléseinek egyik fő oka. Ha a szelep csöpög, sír, vacog, vagy egyszerűen nem működik megfelelően a kézi teszt során, azonnali ellenőrzésre vagy cserére szorul.

A következő útmutató minden értelmes tünetet, vizsgálati módszert és cseremegfontolást végigvezet, így megalapozott döntést hozhat biztonsági szelepe állapotáról – legyen szó akár lakossági vízmelegítőről, kereskedelmi kazánról, sűrített levegős rendszerről vagy ipari nyomástartó edényről.

Milyen a Biztonsági szelep Valójában igen, és miért nem sikerül

A hiba diagnosztizálása előtt segít megérteni az eszköz működését. A biztonsági szelep – más néven nyomáscsökkentő szelep (PRV) vagy hőmérséklet- és nyomáshatároló szelep (T&P szelep) a vízmelegítési alkalmazásokban – egy mechanikus eszköz, amelyet úgy terveztek, hogy automatikusan elengedje a nyomást, ha az túllép egy előre meghatározott biztonsági határt. Ez az utolsó védelmi vonal a normál működési feltételek és a veszélyes túlnyomási esemény között.

A szelep rugós tárcsát vagy üléket tartalmaz, amely normál nyomáson zárva tartja a szelepet. Amikor a rendszer nyomása a szelep alapértéke fölé emelkedik – jellemzően közvetlenül a szeleptestre van nyomva – a rugó összenyomódik, a tárcsa felemelkedik, és a nyomás kiengedi, amíg a körülmények vissza nem térnek a biztonságos szintre. Amint a nyomás lecsökken, a rugó visszanyomja a tárcsát az ülésre, visszazárva a szelepet.

A kudarc több jól dokumentált mechanizmuson keresztül következik be:

• Rugói fáradtság vagy korrózió gyengíti a záróerőt
• Ásványi lerakódás vagy üledéklerakódás, amely megakadályozza a lemez megfelelő rögzítését
• A szeleptest, az ülés vagy a tárcsa korróziója vegyi hatás vagy nedvesség miatt
• Vízkalapács vagy ismétlődő túlnyomás okozta mechanikai sérülés
• A tömítések termikus lebomlása magas hőmérsékletű alkalmazásoknál
• Egyszerű életkor – a legtöbb biztonsági szelep ajánlott élettartama 3-5 év lakossági használatra és éves ellenőrzési időközök ipari felhasználás esetén

Egy olyan biztonsági szelepet, amelyet soha nem teszteltek vagy cseréltek ki öt vagy több évnyi használat után, gyanúsnak kell tekinteni, tekintet nélkül a látható állapotra. A szelepek kívülről sértetlennek tűnhetnek, miközben belül teljesen működésképtelenek.

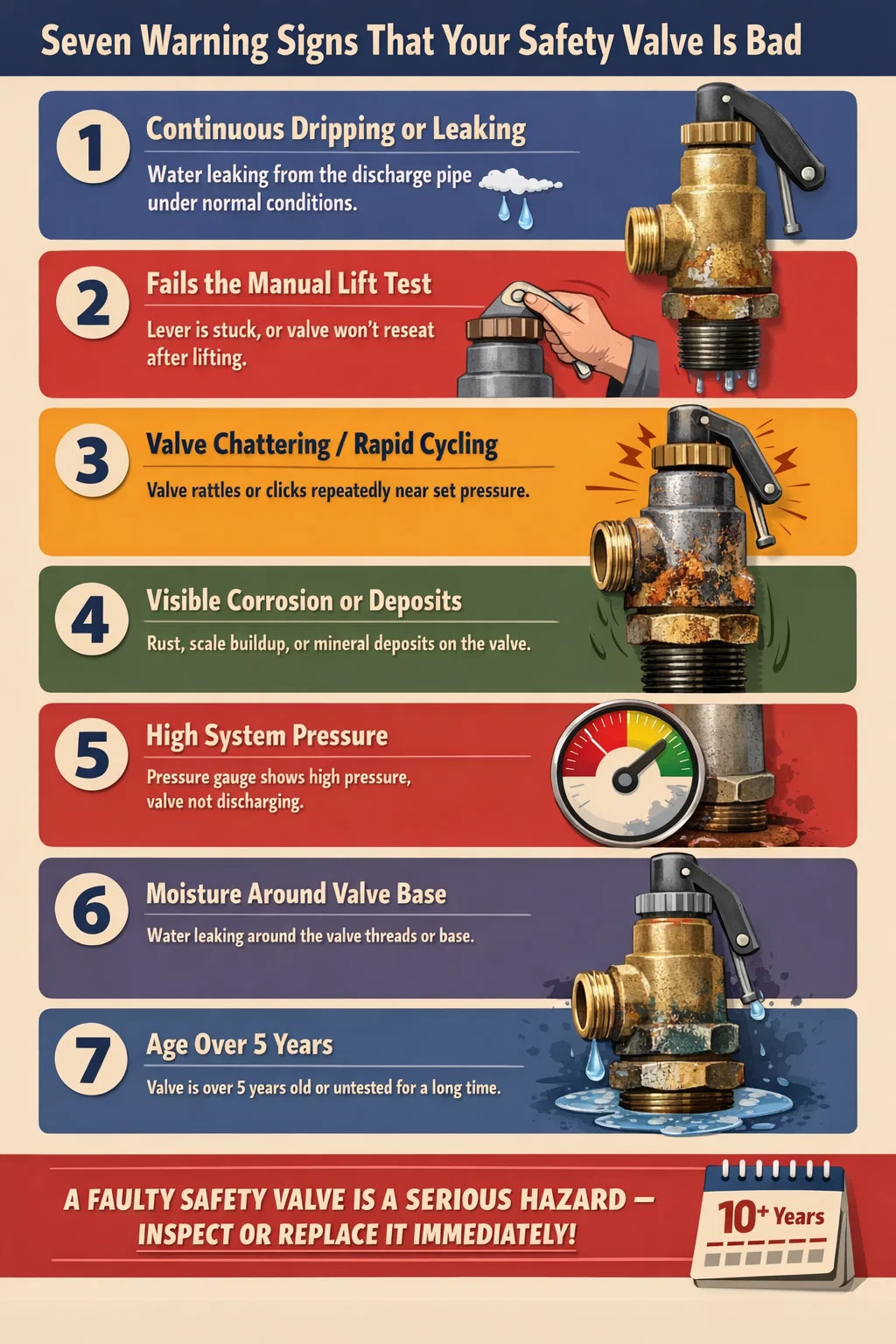

Hét figyelmeztető jel, amely arra utal, hogy a biztonsági szelep rossz

1. Folyamatos csepegés vagy szivárgás a nyomócsőből

Ez a leggyakrabban megfigyelt tünet lakossági vízmelegítőknél és kazánoknál. Ha azt észleli, hogy a T&P biztonsági szelephez csatlakoztatott nyomócsőből folyamatosan csöpög a víz, akkor a szelep nem illeszkedik megfelelően. Két lehetséges oka lehet: a rendszer nyomása vagy hőmérséklete valóban meghaladja a szelep alapértékét (ebben az esetben a szelep megfelelően működik, de a mögöttes rendszerproblémát meg kell javítani), vagy a szelepülék elszennyeződött vagy megsérült, és még normál működési körülmények között is szivárog.

A kettő megkülönböztetéséhez ellenőrizze a rendszer nyomását egy mérőműszerrel. A legtöbb lakossági vízmelegítő T&P szelep névleges értéke 150 psi és 210 °F. Ha a nyomás a normál tartományon belül van (jellemzően 40–80 psi háztartási víz esetén), és a szelep még mindig csöpög, akkor maga a szelep a probléma.

2. A szelep nem teljesíti a kézi emelési tesztet

A vízmelegítők és kazánok legtöbb biztonsági szelepe kézi mérőkarral rendelkezik – egy kis fémfül, amelyet felemelve manuálisan működtetheti a szelepet, és ellenőrizheti a szelep nyitását és zárását. Ez az egyik legegyszerűbb és legközvetlenebb elérhető teszt. Emelje fel a kart körülbelül 3 másodpercre, majd engedje el. Víz- vagy gőzzúgást kell hallania, majd a szelepnek szilárdan be kell zárnia, amikor elengedi a kart.

Ha a kart merevnek érzi, és semmi sem történik, amikor felemeli, a szelep belső részei befagyhatnak a korróziótól vagy a vízkőtől. Ha felemeli, a víz kifolyik, de a szelep az elengedés után tovább csöpög, az ülés megsérült, és a szelep szivárog. A szelepet mindkét esetben – nyitva vagy zárva – azonnal ki kell cserélni. A nem nyíló szelep nem véd a túlnyomás ellen. A nem záródó szelep folyamatos kisülési veszélyt jelent.

Megjegyzés: A nagyon régi, soha nem tesztelt szelepeken a kézi teszt végrehajtása néha elmozdíthatja a vízkőtől, és a szelep ezután szivárogni kezd. Ez tulajdonképpen annak bizonyítéka, hogy a szelep már kompromittálódott. Cserélje ki ahelyett, hogy megpróbálná megjavítani.

3. Szelepcsörgés vagy Rapid Cycling

A csattogás egy biztonsági szelep gyors, ismételt nyitását és zárását írja le, géppuskaszerű kattanó vagy zörgő hangot adva. Ez akkor fordul elő, ha a rendszer nyomása nagyon közel lebeg a szelep alapértékéhez, ami azt okozza, hogy a szelep ismételten kinyílik és záródik. Noha ebben a forgatókönyvben maga a szelep nem hibás, a gyakori csattanás felgyorsítja az ülés kopását, és a szelep gyors leromlását okozza.

A jelentős remegést tapasztalt szelepet ellenőrizni kell, és valószínűleg ki kell cserélni , mert a tárcsa ismételt ütközése az üléshez mikrosérüléseket okoz, ami megakadályozza a megfelelő tömítést. A mögöttes nyomásproblémát is meg kell oldani – a rendszer kapacitásához képest túlméretezett szelep gyakori ok, csakúgy, mint az ipari csőrendszerek nem megfelelő ellennyomás-kezelése.

4. Látható korrózió, rozsda vagy ásványi lerakódások

Vizsgálja meg a szeleptestet és a nyomócső kimenetének környékét. A fehér, krétás lerakódások a kemény vízből származó kalcium- vagy vízkőlerakódást jelzik – erős jele annak, hogy a szelep már egy ideje sír vagy kisül anélkül, hogy a problémát orvosolták volna. Narancssárga vagy barna foltosodás a vasrozsdára utal, ami veszélyezteti a szelepülék és a tárcsa integritását. A zöld lerakódások rézkorróziót jelezhetnek rézcsöves rendszerekben.

Ezek a lerakódások nemcsak múltbeli szivárgást jeleznek, hanem aktívan rontják a problémát azáltal, hogy durva, egyenetlen ülékfelületeket hoznak létre, amelyek megakadályozzák a szelep tiszta zárását. A jelentős külső korróziót vagy ásványi kérget mutató biztonsági szelepeket tisztítás helyett ki kell cserélni , hiszen a belső felületek szinte biztosan hasonló vagy rosszabb állapotban vannak.

5. A rendszernyomás a szelep jelenléte ellenére is magas marad

Ha a nyomásmérő folyamatosan a normál üzemi tartomány feletti rendszernyomást mutat, és a biztonsági szelep nem süllyed, akkor két magyarázat van: a rendszernek külön túlnyomásforrása van, amelyet kezelni kell, vagy a biztonsági szelep zárva van, és nem nyílik ki, amikor kellene. Az a biztonsági szelep, amely nem hajlandó kinyílni valódi túlnyomásos körülmények között, vitathatatlanul veszélyesebb, mint a szivárgó, mert lehetővé teszi a nyomás növekedését enyhülés nélkül.

Ez a forgatókönyv leggyakrabban olyan rendszerekben fordul elő, ahol a biztonsági szelepet évekig nem tesztelték, ami lehetővé teszi a belső alkatrészek beszorulását a korrózió miatt. Mindig hasonlítsa össze a nyomásmérő leolvasásait a szelep alapértékével (a szeleptestre bélyegzett), hogy meghatározza, hogy a szelepnek működnie kellett-e.

6. Víz vagy nedvesség a szelepalap vagy a menetek körül

A menetes csatlakozás körüli nedvesség, ahol a szelep becsavarodik a kazánba, a vízmelegítőbe vagy a tartályba, menethibára, a menettömítő anyag elhasználódására vagy magának a szeleptestnek a mikrorepedését jelezheti. Ez különbözik a nyomócső csöpögésétől, és nem szabad összetéveszteni vele. A szelepház meneténél lévő nedvesség arra utal, hogy a szelepház sérült, ami szerkezeti meghibásodási mód.

Soha ne próbálja meg újra meghúzni a biztonsági szeleptestet túlnyomásos rendszeren. Nyomásmentesítse és engedje le a rendszert, mielőtt bármilyen munkát végezne a szelep menetein.

7. Kora a javasolt élettartamon túl

Még akkor is, ha a biztonsági szelep a fenti tünetek egyikét sem mutatja, önmagában az életkor jogos ok a cserére. Az American Society of Mechanical Engineers (ASME) és a legtöbb szelepgyártó javasolja a biztonsági szelepek 3-5 évente történő cseréjét lakossági alkalmazásokban. Az ipari és kereskedelmi biztonsági szelepeket évente tesztelni és újratanúsítani kell, az ellenőrzési eredmények szerint cserélni kell.

Egy 10 évnél régebbi, soha nem cserélt vagy tesztelt szelep megbízhatósága ismeretlen, ezért a biztonsági tervezés szempontjából nem működőképesként kell kezelni. A belső rugóromlás és az üléskorrózió az idő múlásával láthatatlanul előrehalad, és kívülről nem értékelhető.

A biztonsági szelep tesztelése lépésről lépésre

A biztonsági szelep tesztelése alkalmazásonként változik. A következő eljárás a legáltalánosabb lakossági forgatókönyvre vonatkozik – egy vízmelegítő T&P nyomáscsökkentő szelepére –, de az elvek más alkalmazásokra is kiterjednek.

Mielőtt elkezdené

• Győződjön meg arról, hogy a nyomócső biztonságosan vezeti a vizet a padlólefolyóba vagy kívülre – soha ne olyan helyre, ahol a forrázó víz sérülést okozhat
• Legyen kéznél egy csereszelep, mielőtt egy régi szelepet tesztelne, arra az esetre, ha a működtetés után nem sikerül visszahelyezni
• Viseljen megfelelő védőfelszerelést – a kifolyó víz nagyon forró lehet
• Keresse meg a szelep nyomását és hőmérsékletét a szeleptesten lévő címkén vagy bélyegzőn

Kézi emelési vizsgálati eljárás

1. Keresse meg a tesztkart a szelep oldalán
2. Erősen emelje meg a kart, és tartsa felfelé 3 másodpercig
3. Figyelje, hogy víz vagy gőz távozik-e a csövön keresztül
4. Engedje el a kart, és figyelje meg, hogy a szelep azonnal és teljesen leáll-e a kisülésről
5. Várjon 30 másodpercet, és ellenőrizze, hogy a nyomócső kimenetén nem csöpög-e tovább

Belépő: A szelep felemeléskor kinyílik, vizet vagy gőzt eresztett ki, majd tisztán visszahelyezte, anélkül, hogy utána cseppenne.

Sikertelen: A kar beszorult és nem mozdul, nem történt kisülés, vagy a szelep továbbra is csöpög az elengedés után.

Nyomásvizsgálat ipari és kereskedelmi szelepekhez

A kazánokon, kompresszorokon vagy nyomástartó edényeken lévő ipari nyomáscsökkentő szelepek esetében a próbapadi vagy helyszíni nyomáspróba a standard ellenőrzési módszer. Ez magában foglalja egy kalibrált nyomásforrás alkalmazását a szelep bemenetére, és dokumentálja azt a pontos nyomást, amelynél a szelep kinyílik (ezt "beállított nyomásnak" vagy "pattanási nyomásnak" nevezik), és újra behelyezi. Az elfogadható tolerancia általában az adattáblán beállított nyomás ±3%-a 70 psi feletti szelepeknél, az ASME VIII. szakaszának szabványai szerint.

Azok a szelepek, amelyek több mint 3%-kal a névleges beállított nyomásuk alatt vagy felett nyílnak, nem kalibrálhatók, ezért szervizelni vagy ki kell cserélni őket. A biztonsági szelepek tesztelésének dokumentálása szabályozási követelmény a legtöbb joghatóságban a kereskedelmi és ipari nyomástartó berendezések esetében.

Biztonsági szelep meghibásodási módok összehasonlítása

Mi történik, ha figyelmen kívül hagyja a rossz biztonsági szelepet

A hibás biztonsági szeleppel rendelkező rendszer üzemeltetésének következményei a kisebb anyagi károktól a katasztrofális, emberi életet veszélyeztető meghibásodásig terjednek. Ez nem túlzás – a nyomástartó edények meghibásodásai az ipari balesetek dokumentált és tanulmányozott okai világszerte.

Vízmelegítő robbanás

A működőképes T&P nyomáscsökkentő szelep nélküli lakossági vízmelegítő forrásban lévő folyadék táguló gőzrobbanását (BLEVE) tapasztalhatja, ha a termosztát nyitott helyzetben meghibásodik, és a hőmérséklet ellenőrizetlenül emelkedik. Az eredmény egy gőzvezérelt robbanás, amely képes elindítani a vízmelegítőt a padlón és a mennyezeten keresztül, és a felszabaduló energia több dinamit rúdnak felel meg. A lakossági vízmelegítőkkel kapcsolatos BLEVE események ritkák, éppen azért, mert a T&P szelepeket kód írja elő – de minden évben előfordulnak olyan esetek, amikor a szelepeket szándékosan eltávolították, megkerülték vagy meghibásodott állapotban hagyták.

Kazán túlnyomásos események

A megfelelően működő biztonsági szelepek nélkül működő kereskedelmi és ipari kazánok jó okból szigorú hatósági felügyelet alá esnek. A kazánrendszer túlnyomásos eseménye csövek megrepedését, hőcserélők tönkremenetelét okozhatja, és szerkezeti károsodást okozhat a rendszert befogadó épületben. Gőzkazán-alkalmazásokban a túlhevített gőz nagy nyomáson történő kibocsátása azonnali életveszélyt jelent bárki számára, aki a közelben tartózkodik.

A sűrített levegő rendszer szakadása

A légkompresszor tartályai biztonsági szelepekkel vannak felszerelve, hogy megakadályozzák a tartály túlnyomás miatti felszakadását. A kompresszortartályon lévő korrodált vagy beszorult nyomáscsökkentő szelep, amely egyidejűleg a nyomáskapcsoló meghibásodását tapasztalja, feltételeket teremt a tartály meghibásodásához. A légkompresszor tartály repedései halálos sebességű repeszeket termelnek és több halálesetért is felelősek voltak a műhelyben és a garázsban. Az OSHA-nyilvántartások évente dokumentálják ezeket az incidenseket, amelyek többsége régi, sérült vagy hiányzó biztonsági szelepekkel rendelkező tartályokat érint.

A folyamatos lemerülésből eredő vagyoni kár

A folyamatosan síró biztonsági szelep katasztrofális meghibásodás nélkül is halmozott vízkárokat okoz a padlón, a falakon és a berendezés körül. Kemény vizű vidékeken a kibocsátott vízből lerakódott vízkő károsíthatja a lefolyóvezetékeket és a padlóburkolatokat. A folyamatos vízveszteség növeli a közüzemi költségeket is, és lehetővé teheti a penészgombák növekedését azokon a területeken, ahol a nyomócső körül rossz a szellőzés.

Rossz biztonsági szelep cseréje: Amit tudnia kell

A biztonsági szelep cseréje egyszerű mechanikai feladat a lakossági vízmelegítőknél és kis bojlereknél, de gondos odafigyelést igényel a specifikációk illesztése és a megfelelő szerelési technika.

Pontosan illeszkedjen a csereszelephez

A csereszelepnek három kritikus paraméterben meg kell egyeznie az eredetivel:

• Nyomásérték: A beállított nyomásnak meg kell egyeznie a rendszer legnagyobb megengedett üzemi nyomásával (MAWP), vagy meg kell felelnie annak.
• Hőmérséklet minősítés (T&P szelepekhez): Meg kell egyeznie a berendezés maximális hőmérsékleti kimenetével, vagy meg kell haladnia azt
• BTU vagy áramlási kapacitás: A szelepet úgy kell méretezni, hogy legalább annyi energiát tehermentesítsen, amennyit a rendszer képes termelni – az alulméretezett csereszelepek gyakori hiba
• Menet mérete és típusa: Az NPT menetméretének meg kell egyeznie a vízmelegítőn vagy a tartályon lévő meglévő csatlakozóval

Lakossági vízmelegítők esetében ez az információ általában a meglévő szelepre van bélyegezve, és a berendezés gyártójának specifikációiban szerepel. A lakossági vízmelegítők szabványos T&P szelepei általában 150 psi / 210 °F névlegesek 3/4 hüvelykes NPT csatlakozással és 100 000 és 200 000 BTU/óra közötti BTU névleges érték a tartály méretétől és a fűtőteljesítménytől függően.

Telepítési megjegyzések

• A régi szelep eltávolítása előtt mindig eressze le és engedje le a rendszert a nyomásról
• Tisztítsa meg alaposan a menetes nyílást, és vigyen fel friss PTFE menettömítő szalagot (vízvezeték-szerelő szalag) az új szelepmenetekre
• Ne húzza túl – a legtöbb gyártó a 15-30 ft-lb tartományban határozza meg a nyomatékot; a túlhúzás megrepedhet a szeleptesten
• Győződjön meg arról, hogy a nyomócső megfelelően van visszaszerelve – biztonságos helyen kell végződnie, lefelé kell dőlnie, hogy lehetővé tegye a vízelvezetést, és nem lehet lezárva vagy bedugva
• Hajtsa végre a kézi emelési tesztet az újranyomás után, hogy megbizonyosodjon arról, hogy az új szelep kinyílik és megfelelően visszahelyeződik
• Jelölje meg a szelepen a beszerelés dátumát a jövőbeni hivatkozás érdekében

Számos joghatóságban a biztonsági szelepek cseréjét a kereskedelmi vagy ipari nyomástartó berendezéseken engedéllyel rendelkező technikusnak vagy kazánellenőrnek kell elvégeznie. Ellenőrizze a helyi kódokat, mielőtt megpróbálná ezt a munkát kereskedelmi környezetben.

Csere költsége

A lakossági T&P nyomáscsökkentő szelep általában 10 és 40 USD közötti költséget jelent magának az alkatrésznek. A cserét végző engedéllyel rendelkező vízvezeték-szerelő általában 100-300 USD-t számít fel, beleértve a munkát is, a vízmelegítő helyétől és elérhetőségétől függően. Az ipari biztonsági szelepek költsége rendkívül eltérő – az ipari szolgáltatásokhoz használt, alapszintű ASME-tanúsítvánnyal rendelkező rugós nyomáscsökkentő szelepek ára 50 dollártól több ezer dollárig terjedhet a mérettől, a nyomásértéktől és az építési anyagtól függően. Tekintettel a meghibásodás következményeire, ez az egyik legalacsonyabb költséggel indokolt hely a karbantartás elhalasztására bármely mechanikus rendszerben.

Milyen gyakran kell ellenőrizni és cserélni a biztonsági szelepeket

Az ellenőrzés és a csere gyakorisága nagymértékben függ az alkalmazástól, a működési környezettől és a berendezést szabályozó szabályozási kerettől.

Erősen korróziós környezetekben – beleértve az agresszív vegyszereket, magas klórtartalmú vizet vagy magas páratartalmú levegőt használó rendszereket – az ellenőrzési időközöket le kell rövidíteni, és a szemrevételezést legalább negyedévente kell elvégezni. A szelep ellenőrzéskori aktuális állapotának mindig elsőbbséget kell élveznie a naptár alapú cseretervvel szemben. A két éves korrózió jeleit mutató szelepet két év múlva cserélni kell, nem pedig az ötéves ütemtervre halasztani.

Gyakran zavaros problémák: Amikor nem a biztonsági szelepről van szó

Nem minden nyomással kapcsolatos tünet mutat közvetlenül magára a biztonsági szelepre. Annak megértése, hogy mi okozhat még hasonló tüneteket, segít elkerülni a szükségtelen cseréket, és biztosítja a valódi probléma megoldását.

Hőtágulás zárt rendszerekben

Azokban az otthonokban, ahol nyomáscsökkentő szelep (PRV) van a vízellátáson, a vízrendszer hatékonyan zárva lesz – a tartályban melegített táguló víznek nincs más helye, mint a nyomás növelésében. Ha nincs felszerelve tágulási tartály, a T&P nyomáscsökkentő szelep időnként kinyílik, hogy csökkentse ezt a hőtágulási nyomást, és időszakos csepegést okoz, ami szelep meghibásodásának tűnik. Ebben a forgatókönyvben a biztonsági szelep megfelelően működik – a javítás egy hőtágulási tartályt szerel fel, nem pedig a biztonsági szelepet.

Túlzott tápnyomás

A 80 psi feletti települési vízellátási nyomás bizonyos területeken gyakori, és a T&P szelep sírását okozhatja, ha megközelíti a szelep névleges beállított nyomását. A megoldás a bejövő nyomáscsökkentő szelep beállítása vagy cseréje, nem pedig magát a T&P szelepet. Egy egyszerű mérőműszerrel ellenőrizze a tápnyomását egy kültéri tömlőszáron – 15 dollár alatti áron kaphatók bármelyik hardverboltban.

Kondenzáció a hideg csövekben

Nedves környezetben a vízmelegítő közelében lévő hidegvíz-ellátó csövekben lecsapódó pára tócsákat képezhet a padlón, amelyeket összetévesztenek a szelepürítéssel. Érintse meg a nyomócsövet a fűtőberendezés egy bizonyos időtartama után – ha az nedves, de a víz hideg, és maga a cső hideg, akkor valószínűleg a kondenzvízzel kell szembenéznie, nem pedig a szelep ürítésével.

Hibás nyomásmérő

Ipari és kereskedelmi rendszerekben a megnövekedett értékeket mutató nyomásmérő maga is hibás lehet, nem pedig a nyomás valóban magas. Mielőtt elítélné a biztonsági szelepet, mert nem nyílik ki látszólagos túlnyomás esetén, ellenőrizze a mérőműszer leolvasását egy második, kalibrált műszerrel. A nyomásmérők olyan kopó elemek, amelyek rendszeres újrakalibrálást és cserét is igényelnek.

Összegzés: A leggyorsabb módja a biztonsági szelep értékelésének

Ha egy gyors ellenőrző listát keres, amelyet most át kell futtatnia, itt van egy közvetlen értékelési sorrend:

1. Nézd: Van-e csepegés, nedvesség, vízkő vagy rozsda a szeleptesten és a nyomócsövön vagy azok körül? Ha igen, ellenőrizze tovább, vagy cserélje ki.
2. Figyelj: Van-e csattogás, sziszegés vagy kattanás a szelepből normál működés közben? Ha igen, ellenőrizze és valószínűleg cserélje ki.
3. Teszt: Végezze el a kézi emelési tesztet. Szabadon nyílik és tisztán visszahelyezhető? Ha nem - cserélje ki.
4. Dátum: Mikor volt utoljára cserélve? Ha több mint 5 évvel ezelőtt vagy ismeretlen - proaktívan cserélje ki.
5. Nyomásellenőrzés: A rendszernyomás következetesen a berendezés normál működési tartományán belül van? Ha nem, először oldja meg a rendszernyomás problémáját, majd értékelje újra a szelepet.

A biztonsági szelep egy kicsi, olcsó alkatrész az általa védett berendezéshez és a meghibásodás következményeihez képest. Ha kétségei vannak, cserélje ki. Egy új szelep költsége triviális ahhoz képest, hogy a működő szelep nélkül működne a potenciális – pénzügyi és egyéb – költség.
