Melyek a biztonsági szelepek különböző típusai?

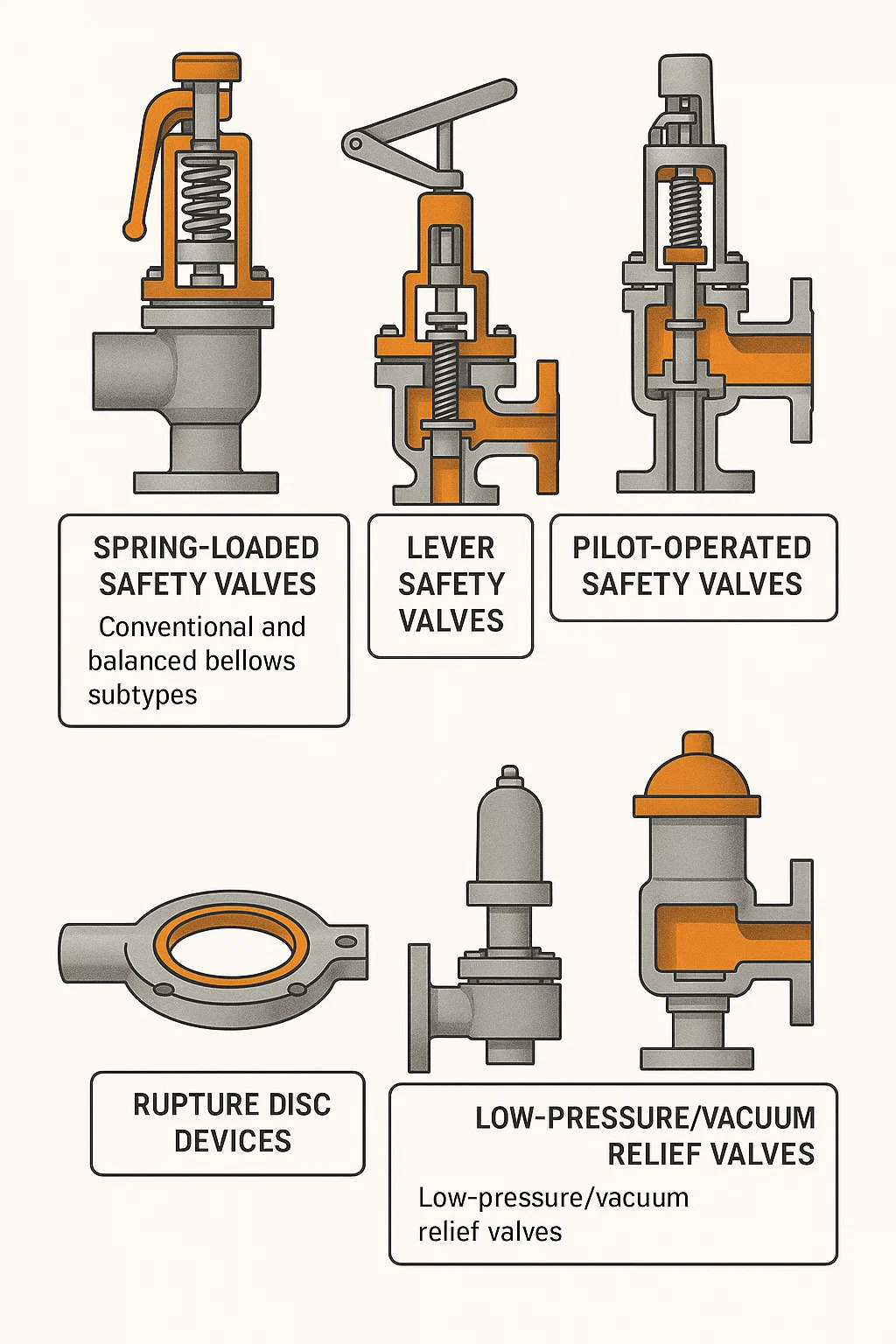

Biztonsági szelepek kritikus eszközök a nyomástartó berendezések védelmében. Automatikusan kinyílnak, ha a nyomás túllép egy előre beállított határértéket, és kiengedik a közeget (például gázt vagy folyadékot), így megelőzik a berendezés károsodását vagy veszélyeit. Működési módjuk és szerkezeti jellemzőik alapján a fő típusok a következők:

1. Rugós biztonsági szelepek

Ez a leggyakoribb és legalapvetőbb típus, amely rugó erejét használja a rendszer belső nyomásának ellensúlyozására.
Működési elv: Normál üzemi nyomás mellett a rugó szorosan a szelepüléshez nyomja a szeleptárcsát, fenntartva a tömítést. Amikor a rendszer nyomása a rugó beállított ereje fölé emelkedik, a szeleptárcsa felemelkedik, és a közeg ürülni kezd.
Jellemzők: Viszonylag egyszerű szerkezet és nagy megbízhatóság.
Altípusok:
Hagyományos: Az ürítési ellennyomás közvetlenül befolyásolja a beállított nyitási nyomást.
Kiegyensúlyozott csőmembrán: Fújtatót használ az ellennyomásnak a szelep nyitási nyomására gyakorolt ​​hatásának ellensúlyozására, biztosítva a pontos nyitást változó ellennyomás mellett is.

2. Karos biztonsági szelepek

Ez a típusú biztonsági szelep egy kar és egy ellensúly kombinációját használja a záróerő biztosítására.
Működési elv: Egy kar csatlakozik a szeleptárcsához, és egy mozgatható ellensúly van felfüggesztve a kar másik végére. A karon lévő ellensúly helyzetének beállításával a szelep nyitási nyomása pontosan beállítható.
Jellemzők: Viszonylag terjedelmes szerkezet, amelyet gyakran használnak nagy berendezésekben, például gőzkazánokban, megkönnyíti a szelep kézi emelését a rendszeres vízelvezetéshez (ezt "kézi lefújásnak" vagy "kézi légtelenítésnek" nevezik). A modern iparban kevésbé használják, mint a rugós típusokat.

3. Pilóta által működtetett biztonsági szelepek

Ez a típus magát a rendszernyomást használja a szelep nyitásának és zárásának szabályozására, amely egy főszelepből és egy kis vezérlőberendezésből (pilotszelep) áll.
Működési elv: A vezérlőszelep először érzékeli a rendszer nyomását. Amikor a nyomás eléri a beállított értéket, a vezérlőszelep kinyílik, felengedve a nyomást a főszelep tetején, lehetővé téve, hogy a rendszer nyomása kinyissa a főszelepet és nagy léptékű kisülést hajtson végre.
Jellemzők:
Pontosabb nyitás: A nyomás nagyon közel lehet a nyitás előtti beállított értékhez.
Nagy ürítési térfogat: A főszelep nagyon nagyra tehető.
Alkalmas nagynyomású rendszerekhez: A rugós szelepekhez képest kompaktabbra tervezhetők, miközben nagy áramlási sebességeket is kezelnek.

4. Rupture Disc Devices

Szigorúan véve ez nem egy hagyományos szelep, hanem egy egyszer használatos nyomáscsökkentő készülék.
Működési elv: Előkalibrált vékony fémmembránból (vagy nem fémes anyagból) áll, amely egy tartályra van felszerelve. Amikor a tartály nyomása elér egy meghatározott értéket, a membrán azonnal felszakad, és gyorsan elengedi a nyomást.
Jellemzők:
Rendkívül gyors reagálási sebesség.
Egyszer használatos: Szakadás után cserélni kell.
Biztonsági szelepekkel kombinálva használható: A szakítótárcsa a biztonsági szelep bemeneti oldalán található, hogy megvédje a biztonsági szelepet a korróziótól vagy megakadályozza a kisebb szivárgásokat.

5. Alacsony nyomású/vákuumcsökkentő szelepek

Ezeket a biztonsági szelepeket kifejezetten arra tervezték, hogy megvédjék a nagyméretű tartályokat, például a tárolótartályokat a túlzott nyomás vagy **vákuum (rendkívül alacsony belső nyomás)** miatti deformációtól vagy károsodástól.
Működési elv:
Nyomáscsökkentés: Ha a belső nyomás meghaladja a beállított értéket, a szelep kinyílik, hogy kiengedje a belső gázt.
Vákuummentesítés: Amikor a belső nyomás a légköri nyomás alá esik (vákuumot hoz létre), a szelep kinyílik, hogy beszívja a külső levegőt, egyensúlyba hozva a belső és külső nyomást.
Jellemzők: Protects the structural integrity of the storage tank and is typically used in low-pressure environments.
